Klik op de plaatjes voor een grotere versie!

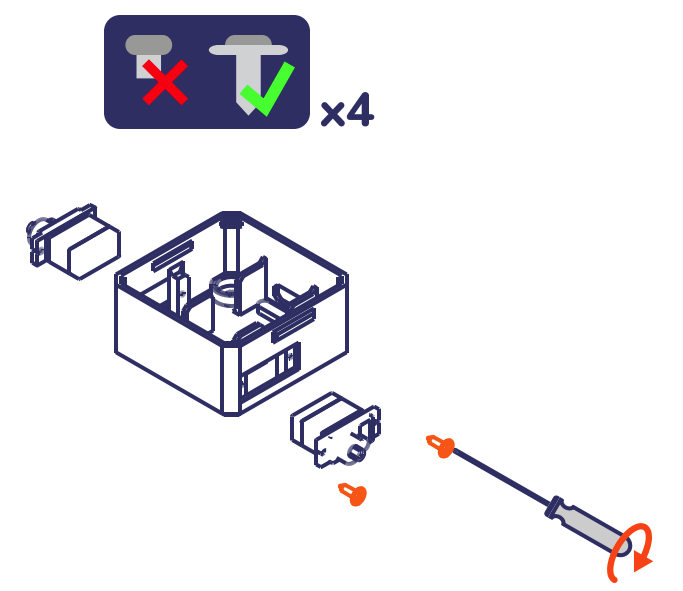

Schuif de servomotoren in de daarvoor bestemde gaten en schroef ze vast. Gebruik de puntige schroeven die in het zakje bij de servomotoren zitten.

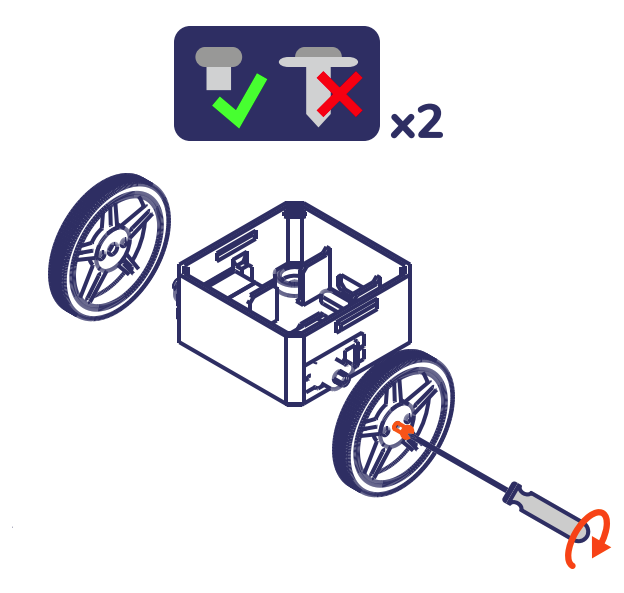

Druk de wielen op de servomotoren en schroef ze vast. Gebruik de schroefjes zonder punt, die in het zakje bij de servomotor zitten.

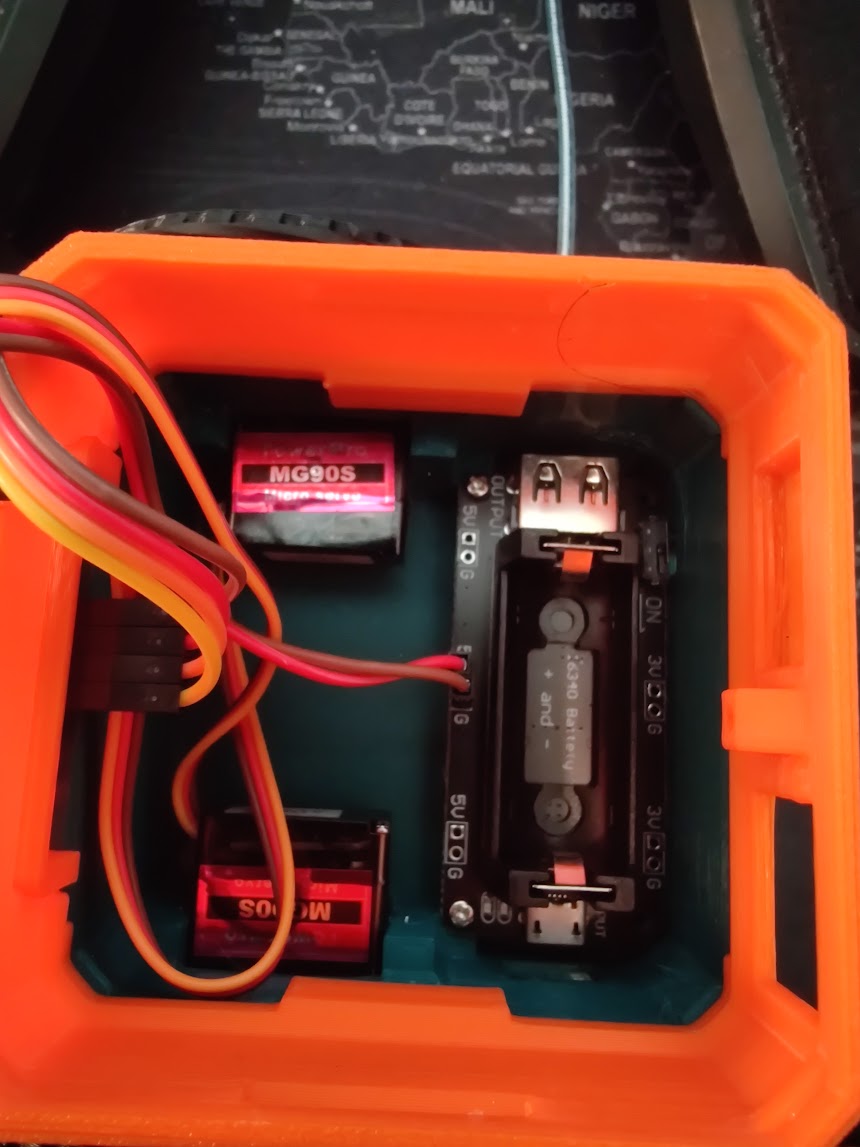

Plaats de batterijhouder in de onderkant van OTTO. Schroef deze vast met 4 schroefjes uit het zakje met schroefjes en labels.
Let op! De kleine USB aansluiting moet zichtbaar zijn door het gat aan de buitenkant. Het kleine schakelaartje moet zichtbaar zijn door het gaatje aan de achterkant van OTTO.

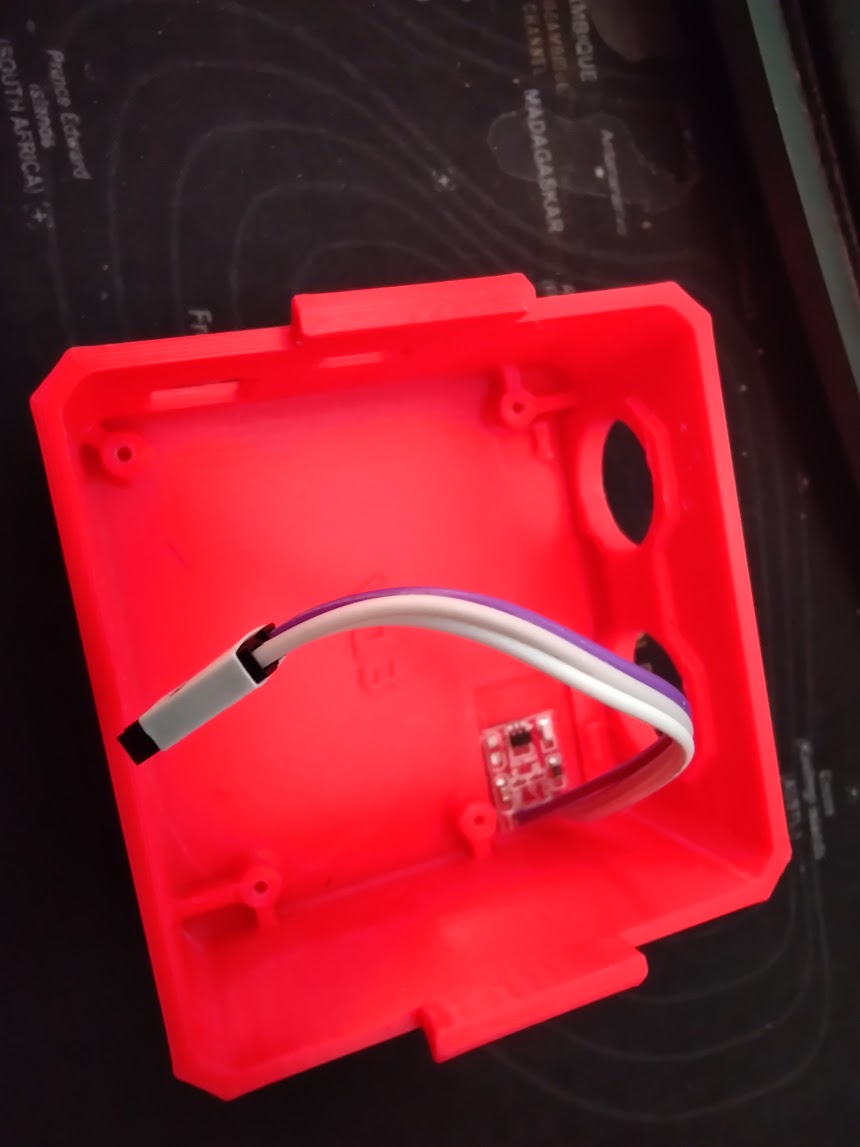

Vraag de meester om de aanraaksensor vast te zetten in de bovenkant van OTTO, met een druppeltje hete lijm.

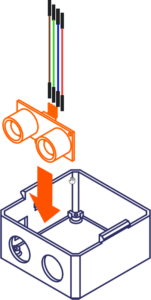

Plaats de afstandssensor in de bovenkant van OTTO. Sluit alvast 4 korte kabeltjes aan en schrijf op welke kleur aan welke pin hangt. De pinnen zijn:
- VCC
- Trig
- Echo
- GND

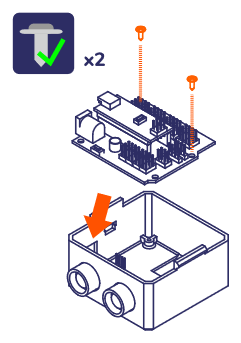

Plaats hierna je Shield, met daarop de Arduino, in het hoofd van Otto.
Lukt het niet? Vraag even om hulp. 2 Schroefjes is genoeg.
Ga nu verder met het aansluiten van alles: Les 2.3 – Aansluitschema
